工泉水处理设备公司_石英砂过滤器简述:
石英砂过滤器是采用ABS蘑菇型水帽布水,内装若干种规格精制石英砂滤料,阻力小,通量大。利用过滤器内所装的填料来截留去除水中悬浮微粒和胶体杂质。当过滤器因滤层污脏,出入口压差增大时,可用水(或水+压缩空气)进行反冲洗,把拦截在滤料中的杂质冲出过滤器外,使滤层重新具有截获悬浮物的能力。石英砂过滤器按控制类型可分为手动型和全自动型。手动型主要是通过阀门的调节来控制过滤器的运行、正洗、反洗;而全自动型是通过PLC控制柜及电动蝶阀来进行对过滤器运行,正洗、反洗等状态的自动控制。按罐体材质可分为玻璃钢罐、碳钢罐、不锈钢罐,罐内壁可根据用户要求做内涂环氧涂层或衬胶防腐。
石英砂过滤器原理介绍:
石英砂过滤器又称:浅层介质过滤器、砂滤器、砂缸过滤器、它是利用精致纯白石英砂作为过滤介质,在一定的压力下,把浊度较高的水通过一定厚度的(石英砂)滤层进行有效的截留除去水中的悬浮物、有机物、胶质颗粒、微生物、树枝、树叶、及部分重金属离子等,最终达到降低水浊度、净化水质较好的一种高效过滤设备?;倒似饕话阕鑫瓷干璞敢约俺松璞傅脑ご砩璞?,主要是对泥沙,胶体,金属离子以及有机物进行截留,吸附。常用滤料有石英砂、活性碳、无烟煤、锰砂等。广泛运用到农业灌溉、化工、石油、冶金、工矿等各行业。
石英砂过滤器的作用:
石英砂过滤器是一种压力式过滤器,利用过滤器内所填充的精制石英砂滤料,当进水自上而下流经滤层时,水中的悬浮物及粘胶质颗粒被去除,从而使水的浊度降低。
主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理,也可用于地表水、地下水等方面??捎行У厝コ械男∥?,有机物、胶体、泥沙等。
可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等??陕愀餍幸狄禾骞诵枰?。
石英砂过滤是去除水中悬浮物最有效手段之一,是污水深度处理、污水回用和给水处理中重要的单元。其作用是将水中已经絮凝的污染物进一步去除,它通过滤料的截留、沉降和吸附作用,达到净水的目的。
石英砂过滤器在水处理领域适用范围:
1.用于要求出水浊度≤5mg/L能符合饮用水质标准的工业用水、生活用水及市政给水系统;
2.工业污水中的悬浮物、固体物的去除;
3.可用作离子交换法软化、除盐系统中的预处理设备,对水质要求不高的工业给水的粗过滤设备;
以及用在游泳池循环处理系统、冷却循环水净化系统等。
石英砂过滤器生产制作过程:
(1)布水板开孔,孔与布水器焊接,亦可选用丝扣连接,方便日后更换。并开支腿孔。
(2)下封头焊接支管,主要用于支撑布水板。
(3)支管从布水板穿过,焊接。布水板与下封头焊接,要求两面双焊,
(4)卷板,焊接主体与下封头。
(5)焊接上封头。
(6)罐体开孔:上人孔(亦可与填料孔共用)、下人孔(依据下封头与布水板之间距离而定)卸料孔、出气孔、进水与出水孔。
(7)装上补水管,布水丝管,过滤器外部面管,正洗、反洗管路。
(8)焊接罐体支腿与吊耳。
(9)镜面抛光打磨。
(10)焊接筒体外水路管道。
(11)以井字排列,进水管道、泄污管道与出水管道,5个阀门分配水流。
石英砂过滤器的使用特点(优点):
1、 结构紧凑:该设备集混凝反应、过滤、连续清洗于一体。简化了水处理工艺流程、占地面积小、结构简 单、安装操作灵活方便。降低了原水处理工艺多环节的能耗和人工管理费用,减轻了操作难度。
2、混凝反应效果明显:应用混凝反应机理和沉降机理,有效地去除水中的悬浮物和胶体物质,有利于在砂滤 区进一步降胝出水浊度。
3、连续自清洗过滤:过滤介质自动循环,连续清洗,无需?;蟹闯逑?。
4、降低原水的悬浮物(SS)含量:配合微絮凝装置,进水最高SS≤mg/L的各种工业用水、城市生活污水、工业 用水作为回用水,去除率≥90%,达到完美过滤效果。
5、特选材质,使用寿命长。
石英砂过滤器的性能特点:
石英砂过滤器可去除水中大颗粒悬浮物,从而降低水的SDI值,满足深层净化的水质要求。该设备具有造价低廉,运行费用低,操作简单;滤料经过反洗,可多次使用,滤料使用寿命长等特点。
石英砂过滤器应用范围:
主要用于反渗透,电渗析,离子交换,软化除盐系统前预处理,也可用作水质要求不高的工业给水粗过滤,循环冷却水,污水及中水回用水处理。
过滤器罐体主要技术参数:
工作压力:0.05MPa-1.0MPa
工作温度:0℃~40℃
单机流量:0.5 m3/h -140 m3/h
操作方式:手动或自动控制
产品规格:ф173-ф3800
过滤速度:5m/h-12m/h 最大15m/h
简体材质:Q235衬胶或涂环氧\ 304、316L、
机械过滤器主要分类:
机械过滤器又分为:石英砂过滤器,活性炭过滤器,锰砂过滤器,多介质过滤器,纤维球过滤器。 材质分为:碳钢、不锈钢、玻璃钢。
石英砂过滤器运行技术参数:
过滤速度:8-20m/h
反洗强度:12-15L/s.㎡
滤层阻力:>0.05MPa
反洗时间:4-10min
出水浊度:≤3
石英砂过滤器操作规程
1、工作原理
石英砂过滤器是用于车间蒸汽冷凝水的除浊处理,冷凝水泵入装有粒度由细到粗,且分层装填的石英砂过滤器,利用石英砂的截污能力,有效去除水中的较大颗粒和胶体,保证出水清澈,达到回收使用的目的。
2、开机前的准备
①检查过滤器及附属的各种阀门、管道、仪表和各种设备附件是否完好。
②检查进水泵、电气设备及各种附属设施是否完好。 确认排污阀、反冲洗进水阀、反冲洗出水阀、进气阀等在关闭状态。
3、开机运行
①打开过滤器进水阀、出水阀、开启进水泵,调整流量在规定的范围内,待运行稳定后,操作人员方可离开。
②两套设备轮流使用,设备调节的流量和运行周期可根据现场的实际情况来修订。
4、反冲洗过滤器
①设备运行一周期后,切换至另一台过滤器,对设备进行反冲洗,先关闭进水阀和出水阀,打开反冲洗进水阀、反冲洗排水阀和进气阀,调整空气流量至80-100m3/h,清洗时间约10min左右。
②清洗完成后,打开排污阀,排空过滤器内反冲洗污水。

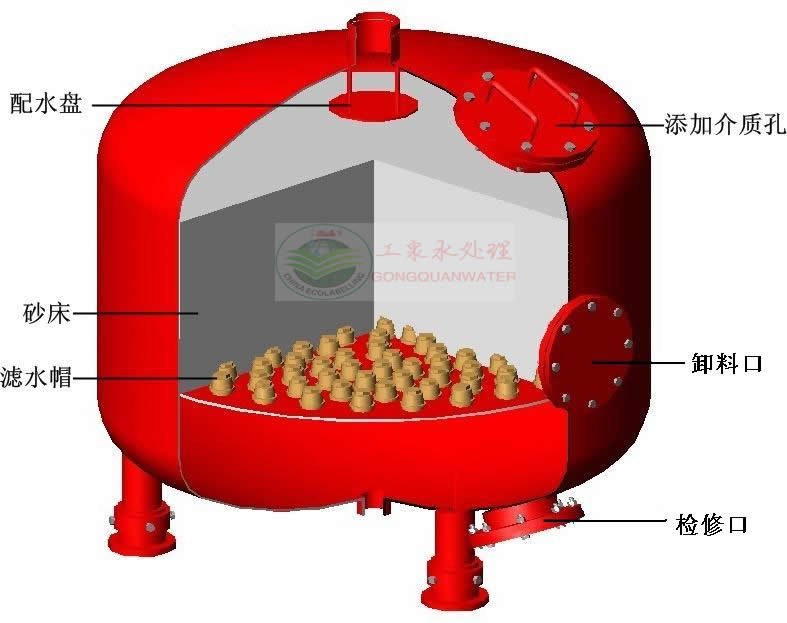

石英砂过滤器内部结构图:

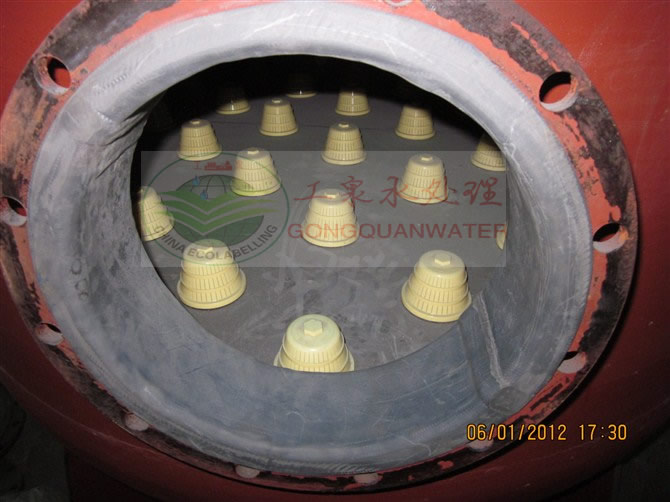

石英砂过滤器碳钢衬胶:

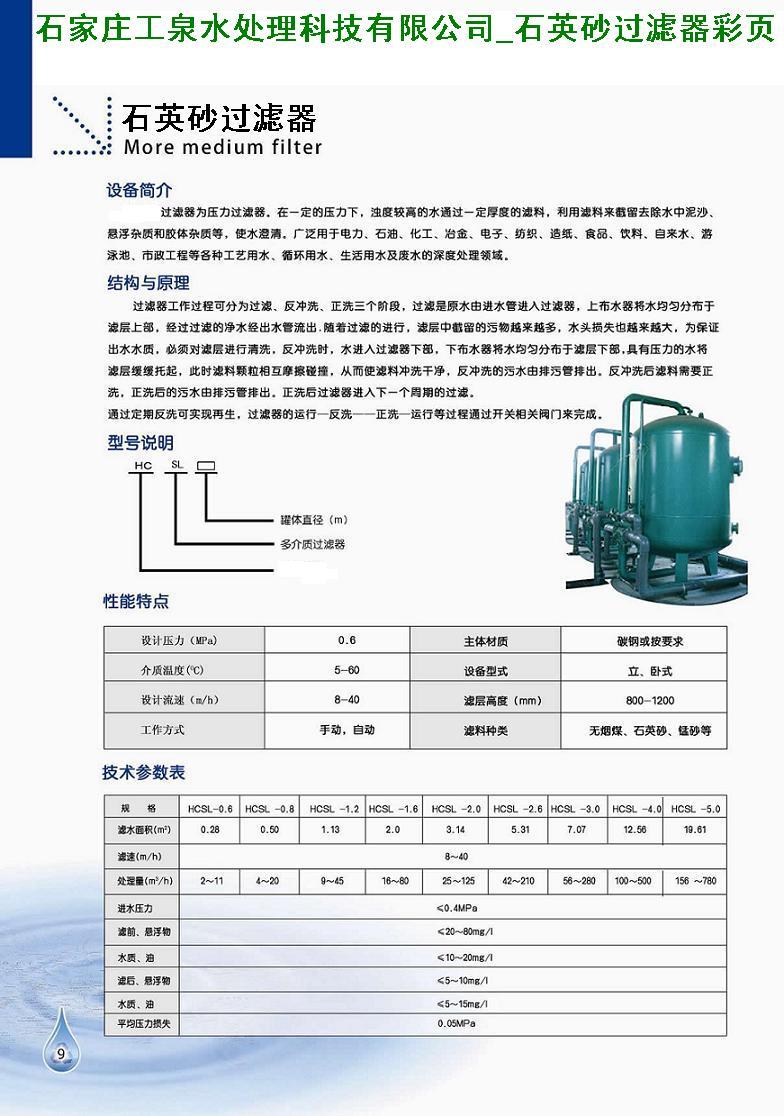

石英砂过滤器产品彩页:

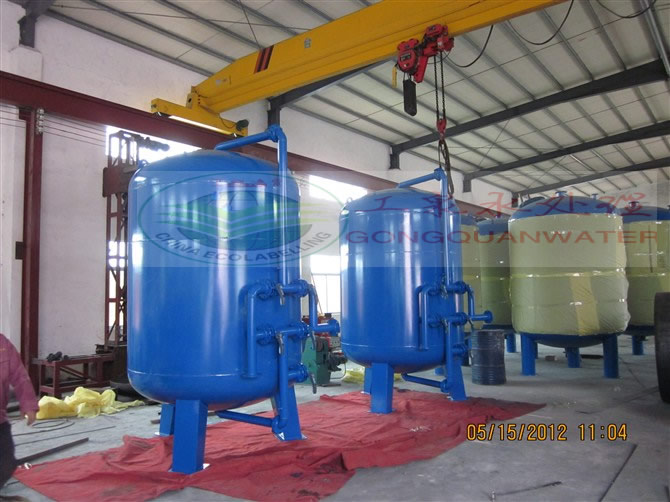

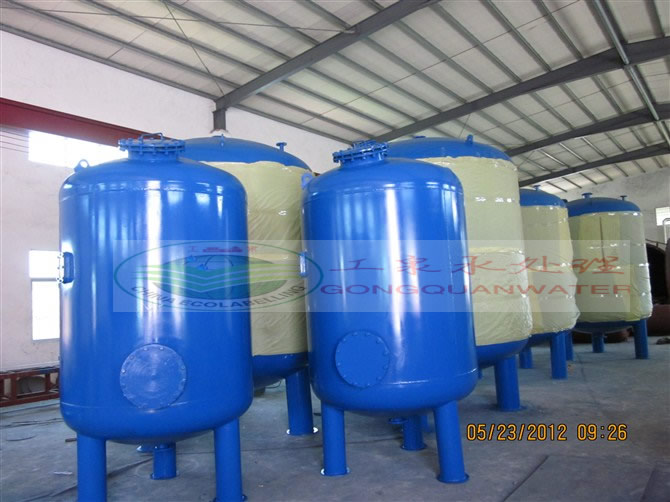

工泉牌-石英砂过滤器产品实物图片:

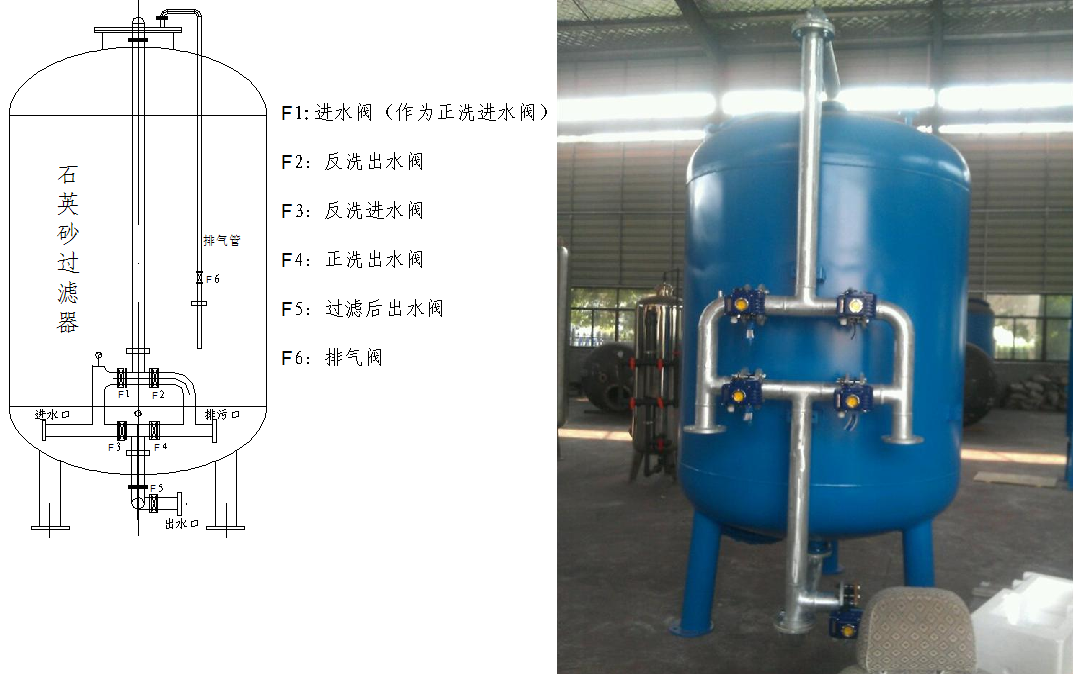

石英砂过滤器安装示意图:
石英砂过滤器选型尺寸表:
石英砂过滤器
公称直径mm
Φ
800
1000
1200
1600
2000
2200
2600
3000
3200
外形尺寸mm
H1
1500
1800
H2
H
2770
2950
3350
3500
3800
4200
5200
5400
进出口DN
65
80
100
150
200
250
反洗进出口DN
125
DNr
450
500
d 1
40
d 2
d 3,4
25
32
50
流速m/h
10
12
流量t/h
5
8
13
24
37
45
63
85
板厚(mm)
6
